Дымоудаление на 24В или 230В?
Самый актуальный вопрос при подборе комплектации для объекта. Попробуем разъяснить в каких случаях применимо низковольтное оборудование, а в каких нет.
Что такое постоянный и переменный ток.
Переменный ток — силовой электрический ток, который с течением времени изменяется по величине и направлению ( в одном проводе идёт то плюс то минус с частой смены потенциалов 50 раз в секунду). Постоянный ток — слаботочный (безопасный) электрический ток, который с течением времени не изменяется по величине и направлению (по одному проводу всегда идёт минус, по второму всегда идёт плюс) - при этом КПД у постоянного тока выше чем у переменного.
Почему чаще используется постоянный ток

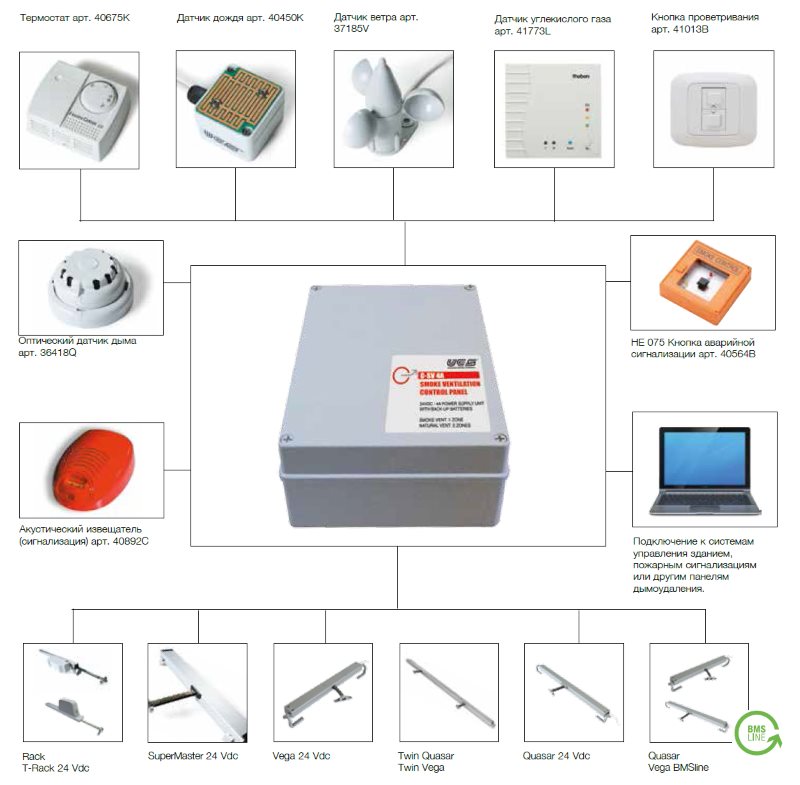

Наиболее используемая схема для дымоудаления и компенсации воздуха в современных проектах. Для этих систем используют электроприводы с напряжением 24В постоянного тока, где управление (открывание/закрывание) осуществляется за счет смены полярности на клеммах. Наравне с этим слаботочными являются и сети АПС (автоматической пожарной сигнализации). Это оборудование обычно работает с выходным напряжением 12В. Для подключения блоков управления системы дымоудаления к АПС используют "сухой" нормально-замкнутый (NC) контакт. Для автономной работы на случай отключения основной сети блоки управления оснащаются аккумуляторами резервного питания на 24В постоянного тока.
Постоянный ток при равных прочих позволяет обеспечить максимальное усилие (мощность) привода, которая измеряется в Ньютонах (1Н = 1 кг*м/с2). Именно максимальное усилие привода имеет определяющую роль при подборе оборудования для вертикальных и, особенно, наклонных окон с учетом ветровых и снеговых нагрузок. При этом приводы с переменным током отличаются более высокой скоростью открывания/закрывания.
Если для клапанов и вытяжных вентиляторов с системах дымоудаления и подпора воздуха достаточно подать напряжение, то для приводов важно двухфазное (реверсное) управление. При этом подача напряжения для приводов должна быть ограничена по времени - т.е. после полного открывания окон и отработки концевых выключателей на приводах напряжение снимается.
Минусом систем с постоянным током 24В является потеря напряжения на длинных протяжках с большим количеством электроприводов на одном магистральном кабеле. В таких случаях приходится либо увеличивать сечение проводника, либо увеличивать количество блоков управления и протяжек, разделяя питание на группы.
Постоянный ток при равных прочих позволяет обеспечить максимальное усилие (мощность) привода, которая измеряется в Ньютонах (1Н = 1 кг*м/с2). Именно максимальное усилие привода имеет определяющую роль при подборе оборудования для вертикальных и, особенно, наклонных окон с учетом ветровых и снеговых нагрузок. При этом приводы с переменным током отличаются более высокой скоростью открывания/закрывания.
Если для клапанов и вытяжных вентиляторов с системах дымоудаления и подпора воздуха достаточно подать напряжение, то для приводов важно двухфазное (реверсное) управление. При этом подача напряжения для приводов должна быть ограничена по времени - т.е. после полного открывания окон и отработки концевых выключателей на приводах напряжение снимается.
Минусом систем с постоянным током 24В является потеря напряжения на длинных протяжках с большим количеством электроприводов на одном магистральном кабеле. В таких случаях приходится либо увеличивать сечение проводника, либо увеличивать количество блоков управления и протяжек, разделяя питание на группы.
Системы дымоудаления с переменным током
Такие системы существуют на рынке и самым главным преимуществом является отсутствие проблем с потерей напряжения при больших протяжках. Для таких систем используются стандартные электроприводы на 230В переменного тока и специальные шкафы управления, в основном немецких производителей. Значительная экономия достигается на проводке, в которой мы уже не учитываем потери напряжения т.к. они незначительны. Однако необходимо учитывать что стоимость шкафов управления значительно выше (в десятки раз) чем стоимость аналогичного оборудования на 24В постоянного тока. И, конечно, важнейшим условием для использования схем с переменным током является наличие автономного питания на объекте (электрогенераторы).Данные системы наиболее актуальны для крупных промышленных и торговых объектов с большим количеством исполнительных устройств и большими протяжками.
Еще аргумент
При проектировании систем пожарной безопасности и дымоудаления главный акцент делается на гарантированной надежности всех элементов и сохранении их работоспособности в аварийной ситуации. Поэтому все системы оснащаются вторым контуром питания (аккумуляторы постоянного тока) с функцией подзарядки. При этом обеспечить аварийное питание переменного тока возможно только за счет генераторов, которые обычно работают на жидком топливе и используются для компрессоров, двигателей, вентиляционных клапанов, лифтов и прочего оборудования с напряжением питания до 1000В, необходимого только для эксплуатации зданий.
