Электроприводы для окон - расчет нагрузок и необходимого усилия
Одним из главных факторов, учитываемых при выборе электроприводов, является их способность воспринимать нагрузки - необходимое минимальное усилие. Нагрузка бывает статической (вес створки) и динамической (ветровая и снеговая нагрузки). В зависимости от направления открывания оконной створки определяется минимальное усилие на открывание и закрывание...
Одним из главных факторов, учитываемых при выборе электроприводов, является их способность воспринимать нагрузки - необходимое минимальное усилие. Нагрузка бывает статической (вес створки) и динамической (ветровая и снеговая нагрузки). В зависимости от направления открывания оконной створки определяется минимальное усилие на открывание и закрывание.
Расчет необходимого усилия основывается на данных СНиП 2.01.07-85 и СНиП 2.03.06-85. В общем виде формула для определения необходимого усилия привода выглядит так:
Для вертикальных окон и фрамуг:
F = (W + Wp) / 2 * S / H |
Для наклонных люков:
F = (W + Sl) / 2 |
где:
W - вес створки, кг
S - ширина открывания, мм
Sl - снеговая нагрузка, кг
Wp - ветровая нагрузка, кг
H - высота створки, мм (для поворотных окон используется ширина створки)
Вес створки
Для сборных створок вес складывается из веса заполнения (стекла) и веса обрамления (профиля):
W = Sc * Q * S + Wk
где:
Sc – общая толщина стекла, мм
Q – удельный вес стеклянной пластины толщиной 1мм, кг/м2 (2,5)
S – площадь створки, м2
Wk – вес каркаса створки, кг
Ветровая нагрузка
Расчетное значение средней составляющей ветровой нагрузки Wр в зависимости от высоты Hi над поверхностью земли следует определять по формуле:
Wp = Wo * k(Hi) * c
где:
Wо — расчетное значение ветрового давления, определяется по карте приложения в «Изменениях к СНиП 2.01.07-85» (рис. 1);
k — коэффициент, учитывающий изменение ветрового давления для высоты Hi, определяется по таблице 1;
c — аэродинамический коэффициент (п 6.6 СНиП 2.01.07-85).
Рис.1 Районирование территории РФ по расчетному значению давления ветра
Таблица 1 Коэффициент k(Hi) для типов местности (СНиП 2.01.07-85)
Высота установки Hi, м | А | В | С |
До 5 | 0,75 | 0,50 | 0,40 |
10 | 1,00 | 0,65 | 0,40 |
20 | 1,25 | 0,85 | 0,55 |
40 | 1,50 | 1,10 | 0,80 |
60 | 1,70 | 1,30 | 1,00 |
80 | 1,85 | 1,45 | 1,15 |
100 | 2,00 | 1,60 | 1,25 |
150 | 2,25 | 1,90 | 1,55 |
200 | 2,45 | 2,10 | 1,80 |
250 | 2,65 | 2,30 | 2,00 |
300 | 2,75 | 2,50 | 2,20 |
Типы местности:
А – открытые побережья морей, озер и водохранилищ, пустыни, степи, лесостепи, тундра;
В – городские территории, лесные массивы и другие местности, равномерно покрытые препятствиями высотой более 10 м;
С – городские районы с плотной застройкой зданиями высотой более 25 м
Снеговая нагрузка
Нагрузку от веса снегового покрова Sl, требуемую для расчета усилия можно установить по СНиП 2.01.07-85 «Нагрузки и воздействия», в т.ч. по картам, вложенным в «Изменения к СНиП 2.01.07-85».
На Рис. 2 показаны нагрузки от веса снегового покрова для расчета по второй группе предельных состояний (с коэффициентом 0,7). Cнеговая нагрузка по двум предельным состояниям приведена в таблице 2.
Рис.2 Районирование территории РФ по расчетному значению веса снегового покрова
Таблица 2 Расчетный вес снегового покрова Sg на 1 м² горизонтальной поверхности земли
Снеговые районы Российской Федерации | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Sg, кПа (кг/м²) |
0,80/0,56 (80/56) |
1,2/0,84 (120/84) |
1,80/1,26 (180/126) |
2,40/1,68 (240/168) |
3,20/2,24 (320/224) |
4,00/2,80 (400/280) |
4,80/3,36 (480/336) |
5,60/3,92 (560/392) |
С увеличением угла наклонов скатов снега на крыше остается меньше, он сползает под собственным весом. При углах скатов, равных или больше 60°, снега на крыше совсем не остается. Коэффициент µ в этом случае равен 0. При углах скатов равных или меньше 30° коэффициент µ равен 1. Для промежуточных значений углов скатов µ находится методом прямой интерполяции (усреднением). Так, например, для скатов с углом наклона 40° коэффициент µ будет равен 0,66, для 45° — 0,5, а для 50° — 0,33.
Sl = Sg * µ — для первого предельного состояния (расчет на прочность);
Slн = 0,7 * Sg * µ — для второго предельного состояния (расчет на деформацию)
Примеры расчета нагрузки
1) Наклонный люк (мансардное окно):
- габаритный размер 800*1200h
- город установки Екатеринбург
- угол наклона относительно горизонта 30 град
- вес створки 45 кг
Екатеринбург находится в 3 снеговом районе, расчетная снеговая нагрузка 180 кг/м2. С учетом угла наклона определяем снеговую нагрузку:
Sl = 0,7 * 180 * 1 * 0.8 * 1.2 = 121 кг
F = (45 + 121) / 2 = 83 кг
1 кг = 9,8 Н
F = 813 Н

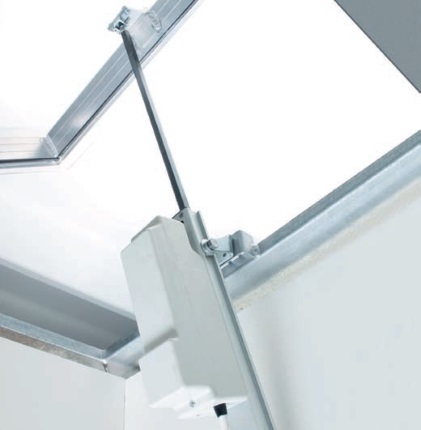

Для данной конструкции минимальное требуемое усилие для открывания составляет 813 Н - с учетом требований по классу защиты IP можно использовать, например, штоковый электропривод FORCE (1000 Н) или тандемную установку RACK - AUX RACK (1500 Н).
2) Вертикальное окно (фрамуга):
- габаритный размер 1200*600h
- город установки Новосибирск
- вес створки 40 кг
- высота установки 5 этаж
- открывание на 400 мм
Новосибирск находится в 3 ветровом районе, расчетная ветровая нагрузка 53 кг/м2. С учетом высоты установки (5 * 3 = 15 м) определяем ветровую нагрузку:
Wp = 53 * 0,55 * 0,8 * 0,6 * 1,2 = 16,79 кг
F = (40,00 + 16,79) / 2 * 0,4 / 0,6 = 18,93 кг
1 кг = 9,8 Н
F = 185 Н
Для подобной фрамуги подойдут любые цепные электроприводы с усилием от 190 Н или ручные приборы BRAVO
P.S. это требуемое усилие для закрывания фрамуги (открывание происходит под действием ветровой нагрузки и собственного веса створки)
