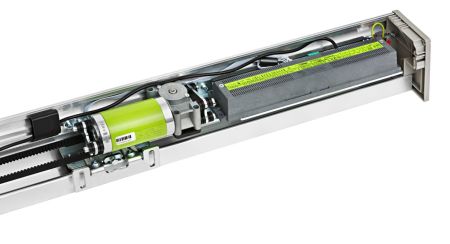

Привод ETERNA EASY 150 - это инновационная система автоматизации с бесщеточным мотором для раздвижных дверей с весом створки до 200 кг.
Электроника
- Ассинхронный бесщеточный электродвигатель
- Встроенный энкодер
- Электронный контроллер (блок управления) с функцией самообучения и самодиагностики
- Встроенный модуль для подключения фотоэлементов (до 3-х пар)
- Выходы для подключения дополнительных устройств (24В)
- Удобная механическая регулировка параметров работы двери без программатора
- Отдельные выходы для подключения автоматической двери к системам АПС и КСБ
- Регистратор неисправностей с индикацией кода ошибки
- 7 основных режимов работы: стандартный автоматический, только выход, только вход, закрыто, открыто, свободная створка, зимний режим
- Соответствуют европейским директивам по безопасности и электронной совместимости (98/37/СЕ, 2004/108/СЕ, 2006/95/СЕ, 89/106/СЕ)
- Соответствует техническому регламенту ТР ТС-020-011 "Электромагнитная совместимость технических средств" и ТР ТС 004/2011 "О безопасности низковольтного оборудования"
Механика
- Эргономичный корпус привода с сечением всего 135*100(h) мм
- Бесшумный анодированный трек с EPDM уплотнителем
- Каретки с регулировкой в 2-х плоскостях
- Фиксирующий ролик для стабилизации створок
- Антистатический приводной ремень с кордом из стекловолокна
- Съемная крышка привода с подвесами для проведения сервисных работ
- Ограничители открывания
Блок управления
- Самообучающийся блок управления с функцией самодиагностики и звуковой индикацией ошибок
- Настройка параметров работы двери вручную с помощью DIP-выключателей и потенциометров
- Не требуется программатор
- Питание внешних элементов 24В
- Автоматическая пусконаладка одной кнопкой (PS1)
Новый бесщеточный двигатель - гарантия 6 лет!
В бесщеточном двигателе переключение полностью цифровое, и по этой причине бесщеточный двигатель также называют "цифровым двигателем". Возможно, это прилагательное (цифровое) позволяет понять, что, даже не будучи экспертом, это большой технологический шаг по сравнению с традиционными двигателями.
Эта технология приносит с собой значительные преимущества, наиболее очевидные из которых: большая надежность и долговечность.
Помимо этой неоспоримой особенности, еще одним важным преимуществом при использовании этих двигателей в сочетании с новыми редукторами, оптимизирующими управление, является эффективность, которая значительно возросла и способна обеспечить удивительно низкое энергопотребление. Все это, с экологической точки зрения, означает меньшее потребление CO2 и подтверждает, насколько важен экологический аспект продукции для компании LABEL.
Еще одна область, где бесщеточный двигатель намного лучше, чем щеточный двигатель, - это динамика работы. Используя преимущества превосходного пускового момента и благодаря цифровому управлению можно получить более высокие скорости и ускорения, поскольку они больше не зависят исключительно от "механического" переключения.
Наконец, еще один аспект этой новой технологии - безопасность. В обычном щеточном двигателе просто прикладывается напряжение, чтобы он начинал вращаться. В бесщеточном исполнении при отсутствии постоянного переключения и в правильной последовательности двигатель не движется.
Преимущества
- Простая модульная система
- Надежный бесщеточный двигатель (рассчитан на 4.000.000 циклов)
- Легкая адаптация к любым проемам
- Небольшое число компонентов привода
- Легкая сборка и пусконаладка привода
- Многофункциональный блок управления с функцией самоконтоля и самообучения
- Совместимость с любыми дверными профилями
- Большой выбор дополнительных внешних устройств
- Гибкая настройка параметров работы оборудования
Общая схема установки
1а - внутренний радар
1b - внешний радар
2 - аварийна кнопка
3 - переключатель режимов (панель управления)
4 - предохранительные фотоэлементы при закрывании
5 - предохранительные датчики при открывании
6 - переключатель с ключом для экстренного открывания
7 - система автоматизации LABEL (электропривод двери)
Монтажные размеры привода
Производитель
|
LABEL SPA |
Марка
|
LABEL |
Тип привода
|
раздвижной |
Электропитание двигателя
|
=24 В |
Электропитание доп. устройств
|
=24 В |
Скорость
|
0,9 м/сек |
Параллельное подключение
|
+ |
Ограничитель открывания
|
+ |
Аварийная остановка
|
+ |
Температура эксплуатации
|
-15°С +50°С |
Класс безопасности
|
IP22 |
Ширина проема
|
2100-3200 мм |
Длина привода
|
4350-6600 мм |
Время паузы
|
0-20 сек |
Установка
|
без монтажного профиля |
Напряжение
|
230Vac |
